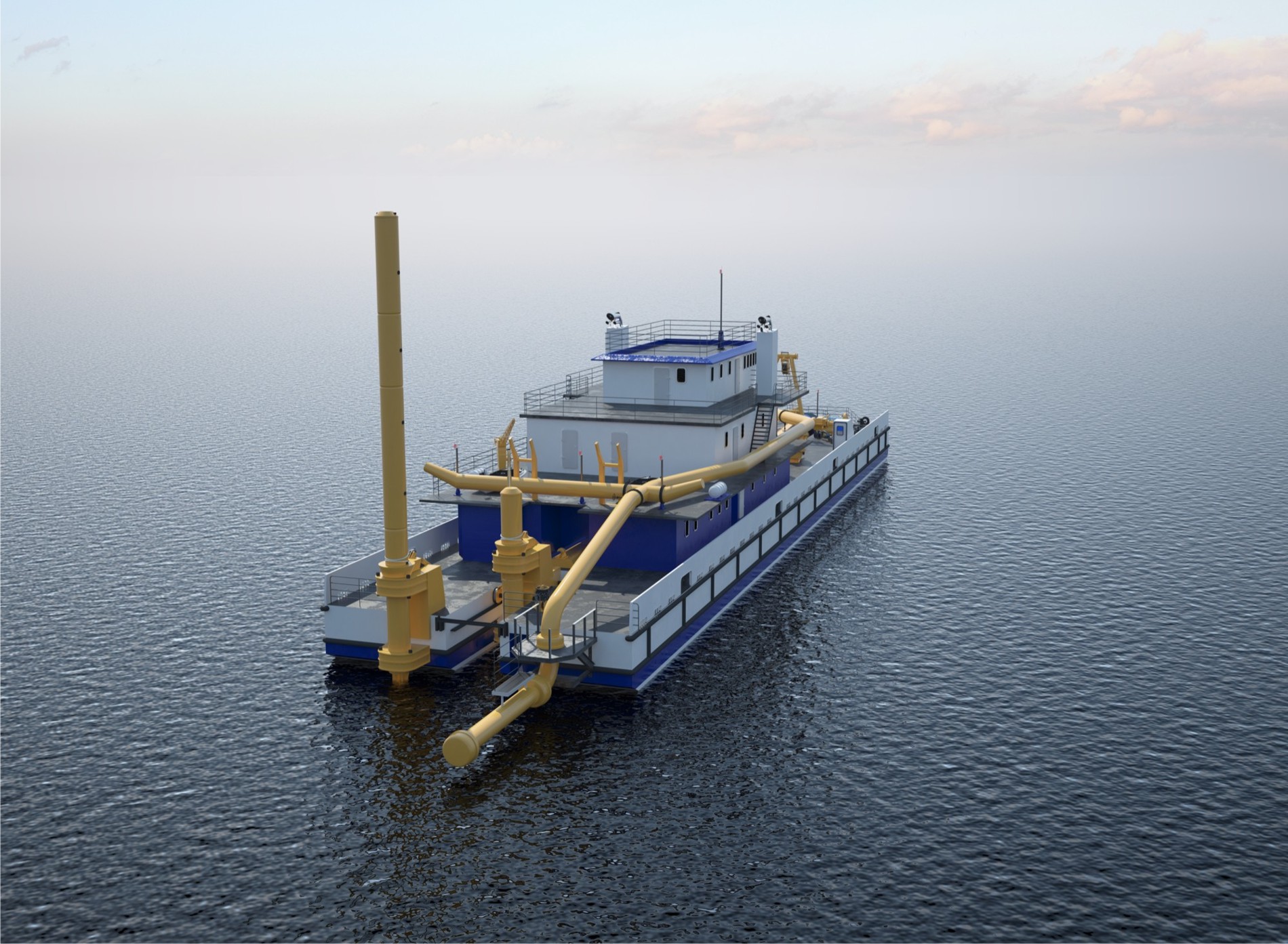

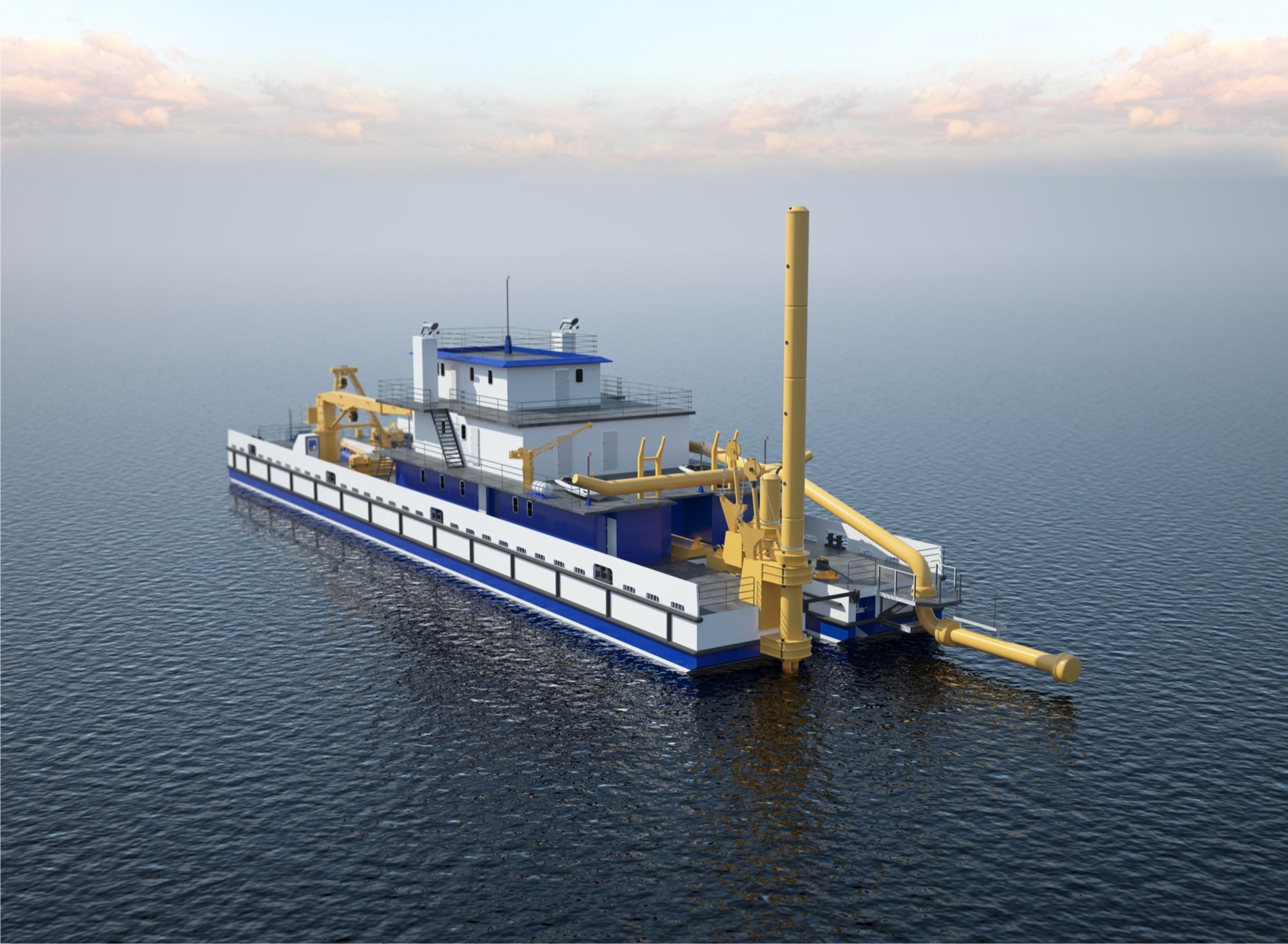

Тип – земснаряд дноуглубительный несамоходный с гидравлическим и фрезерным рыхлителями.
Назначение – для разработки песчаных, илистых и печано-гравелистых грунтов, также может быть использован для выполнения следующих работ:
- дноуглубление на различных объектах;
- прокладка каналов;
- намыв территории под жилищное и промышленное строительство;
- намыв дамб.
Земснаряд обеспечивает возможность транспортировки пульпы двумя способами:
Назначение – для разработки песчаных, илистых и печано-гравелистых грунтов, также может быть использован для выполнения следующих работ:
- по плавучему пульпопроводу;
- при помощи пульпомета, обеспечивающем выброс пульпы на оба борта на расстояние не менее 40,0м.
Разработку грунта обеспечивает фрезерный агрегат с гидравлическим приводом, оборудованный коллектором с соплами гидроразмыва, с возможностью как одновременной, так и попеременной работы фрезерного и гидравлического рыхлителей.
Корпус земснаряда – стальной, цельносварной, с прорезями в носовой оконечности для размещения рамы грунтозаборного устройства (ГЗУ) и в кормовой оконечности для размещения каретки с напорной сваей.
В корпусе земснаряда в средней части расположено:
- машинное отделение, где предусмотрена установка грунтового насоса KSB производительностью по воде 6500м3/ч с приводом от дизель-редукторного агрегата ДРА 1200/1200 (мощностью 1200кВт).
- цистерна запаса топлива образованная вторыми бортами и двойным дном. В междудонном пространстве расположены балластные отсеки;
- сухие отсеки и служебные помещения.
Для размещения 16 членов экипажа предусмотрены рубки 1-ого и 2-ого яруса. В рубке управления предусмотрено помещение управления земснарядом, каюта повышенной комфортности и офис командира земснаряда.
Способ перемещения земснаряда – свайно-папильонажный.
Свайное устройство состоит из одной напорной и одной закольной свай. Для перемещения напорной сваи в прорези корпуса предусмотрена свайная каретка, перемещение каретки обеспечивает гидроцилиндр. Подъем свай обеспечивают гидроцилиндры.
В носовой оконечности земснаряда предусмотрено размещение двух папильонажных и одной становой лебедок.
Земснаряд оборудован всеми необходимыми устройствами и системами, в соответствии с назначением земснаряда и требованиями Правил РРР.
Для увеличения автономности земснаряд оборудован станцией приготовления питьевой воды, станцией очистки и обеззараживания сточных вод и инсинератором.
В качестве основного источника электроэнергии предусматривается установка 2-х дизель-генераторов ДГС 500/1000, мощностью 500 кВт каждый, с возможностью параллельной работы. Для питания потребителей в стояночном режиме предусматривается установка дизель-генератора ДГС 150, мощностью 150 кВт.
Для автоматического управления земснарядом без багермейстера, предусмотрена система управления технологическим оборудованием SEAS.
Для информации оператора земснаряда о режимах работы, установлен комплекс Nonius, обеспечивающий следующие функции:
- регистрация процесса дноуглубления (контроль изменения рельефа дна в результате дноуглубительных работ);
- контроль положения дноуглубительных устройств в реальном времени, а также систему спутниковой ориентации земснаряда;
- графический редактор с возможностью корректировки графического представления участка работ;
- учёт производительности и выработки земснаряда.
Предусматривается установка интегрированной системы мониторинга расхода топлива.
Проектант и автор: АО Ростовское ЦПКБ «Стапель»
