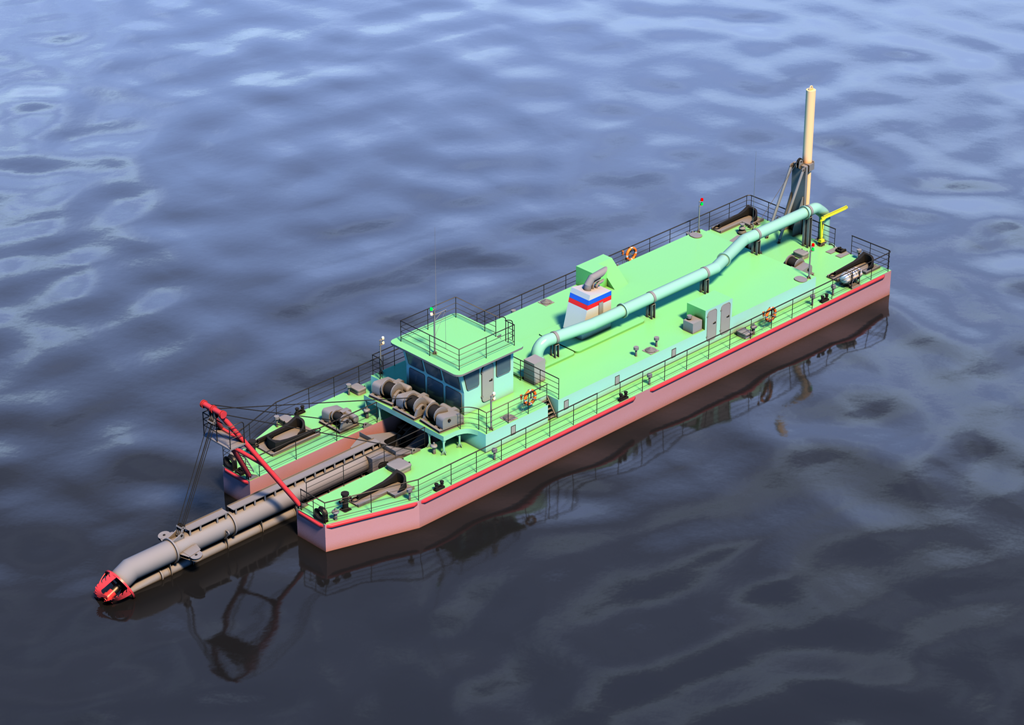

Земснаряд 500ФГ RDB 66.65
×

Земснаряд 500ФГ RDB 66.65


Водоизмещение, т:
381,6
Осадка,м
1,13
Длина, м:
49,16
Скорость, узлов:
-

Получить технико-коммерческое предложение:

+7 (4855) 29-70-68 sale@nobel-shipyard.ru

Тип – плавучий, несамоходный, дизельный земснаряд с гидравлическим и фрезерным рыхлением, производительностью по грунту около 500м3/ч.

Назначение – для подводной разработки грунта I-IV категории, согласно ФЭР-2001-01, и транспортирования его в виде водогрунтовой смеси, по трубопроводу, к месту укладки. Земснаряд может быть использован для добычи строительного песка и дноуглубления на различных объектах.

Район эксплуатации в соответствии с классом, бассейны разряда «О», «Р» и «Л».

Автономность земснаряда: по запасам топлива – 20 суток; по запасам пресной воды – 3 суток (бутилированая вода); по сбору сточных вод – 3 суток; по сбору нефтесодержащих вод – 16 суток; по сбору сухого бытового мусора – 11 суток.

Грунтозаборная и грунтопроводная система земснаряда состоит из грунтозаборного устройства (ГЗУ), всасывающего трубопровода, грунтового насоса и напорного пульпопровод.

В машинном отделении установлен Грунтовый насос 1ГРТ4000/71А, производительностью по воде 3800м3/ч, при напоре 58м.

В качестве привода грунтового насоса предусмотрен дизель-редукторный агрегат, мощностью 1392кВт.

В кормовой оконечности предусмотрено свайное устройство.

Также в кормовой оконечности на главной палубе предусмотрено размещение якорного устройства и грузового устройства.

В носовой оконечности, в прорези предусмотрено размещение рамы грунтозаборного устройства. В головной части рамы предусмотрена возможность установки двух вариантов рыхлителей:

  • фрезерный агрегат с гидравлическим мотором, механическим рыхлителем и грунтоприемником;
  • грунтоприемник для гидравлического рыхления с коллектором и соплами гидроразмыва.

Привод гидравлического мотора обеспечивает дизельная гидростанция установленная в машинном отделении.

Подачу воды на насадки гидроразмыва обеспечивает дизель-насосный агрегат, в составе насоса 1Д500-63а, подачей 450м3/ч, напором 53м и дизеля ЯМЗ238М2, мощностью 110кВт.

Проектант и автор: АО Ростовское ЦПКБ «Стапель»
