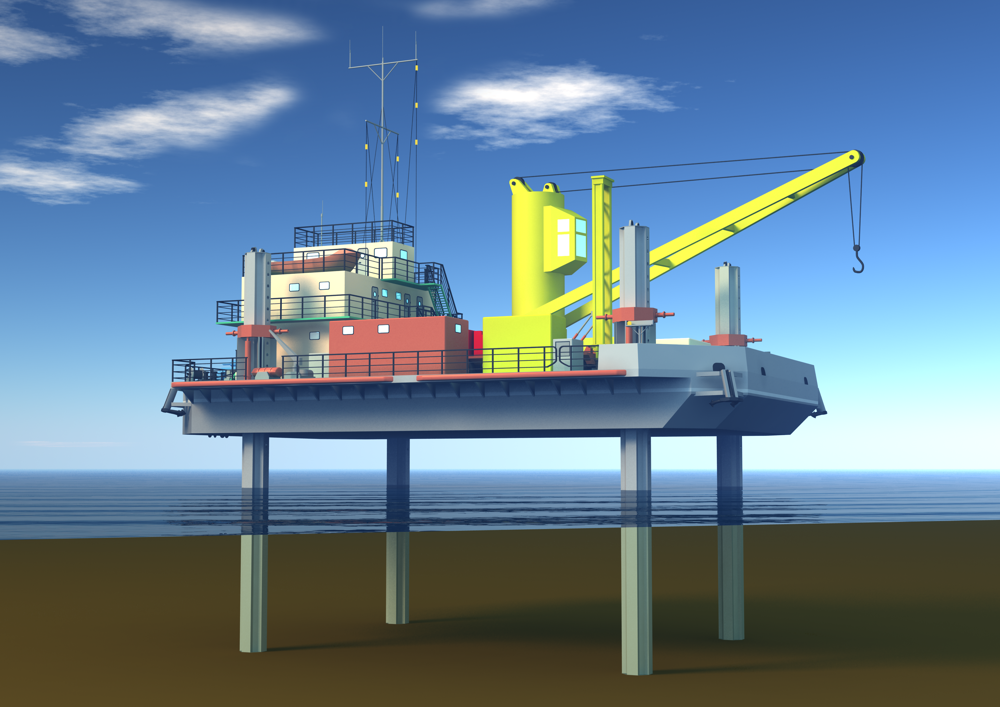

Сборно-разборная несамоходная самоподъемная модульная плавучая площадка, состоящая из опорного блока, который в свою очередь состоит из блок-модулей и верхнего строения, состоящего из ряда блок-контейнеров.
Площадка собирается на берегу или на плаву при помощи быстроразъемных замковых соединений.
Площадка имеет многофункциональное назначение и является площадкой, приспособленной для размещения на ней, в зависимости от выполняемой работы, либо передвижной буровой установки МБУ-5 для инженерно-геологических исследований с сопутствующим оборудованием и материалами, либо гусеничного крана г/п 90 т.
Площадка предназначена для работы в прибрежной морской 50-мильной зоне на глубинах до 20 м, при волнении моря не более четырех баллов (высоте волны 3% обеспеченности не более двух метров) и силе ветра не более пяти баллов (скорости ветра не более 16 м/с), а также на внутренних водных путях при тех же погодных ограничениях.
Высота подъема площадки над уровнем воды — 3,5 м. Эксплуатация в ледовых условиях не предусматривается.
Производство работ происходит при установленных на дно соединенных с площадкой колоннах.
Условия эксплуатации:
- в водоизмещающем состоянии — в соответствии с классом РМРС R3-RSN и на внутренних водных акваториях.
- в надводном состоянии — на глубинах до 20 м и силе ветра не более 16 м/с.
Режим «выживания»: на глубинах до 20 м и силе ветра не более 36 м/с.

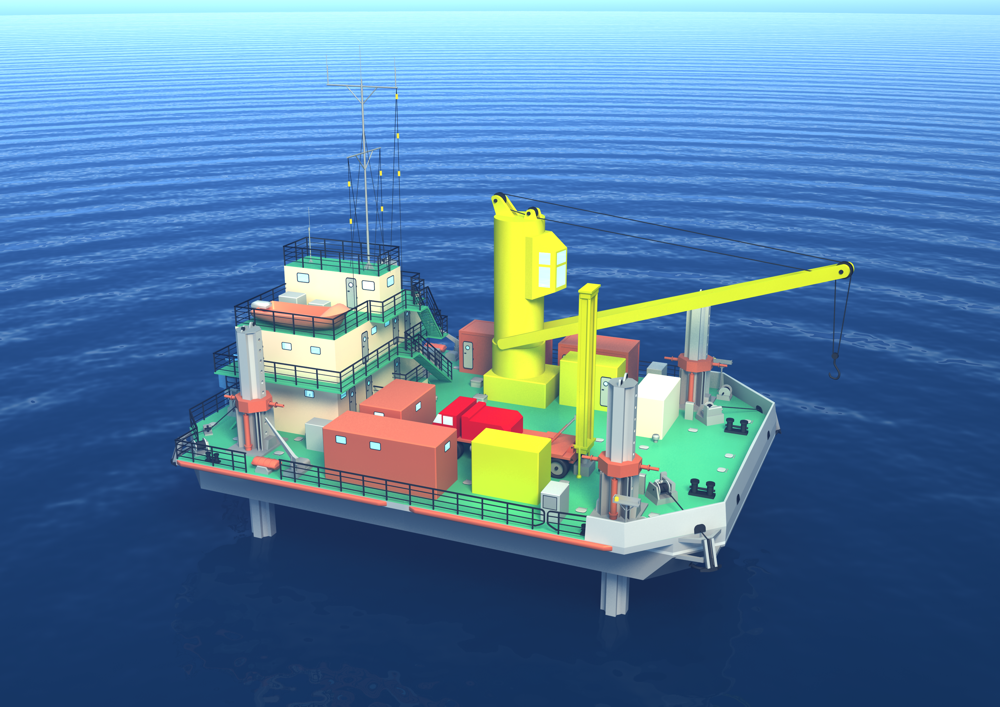

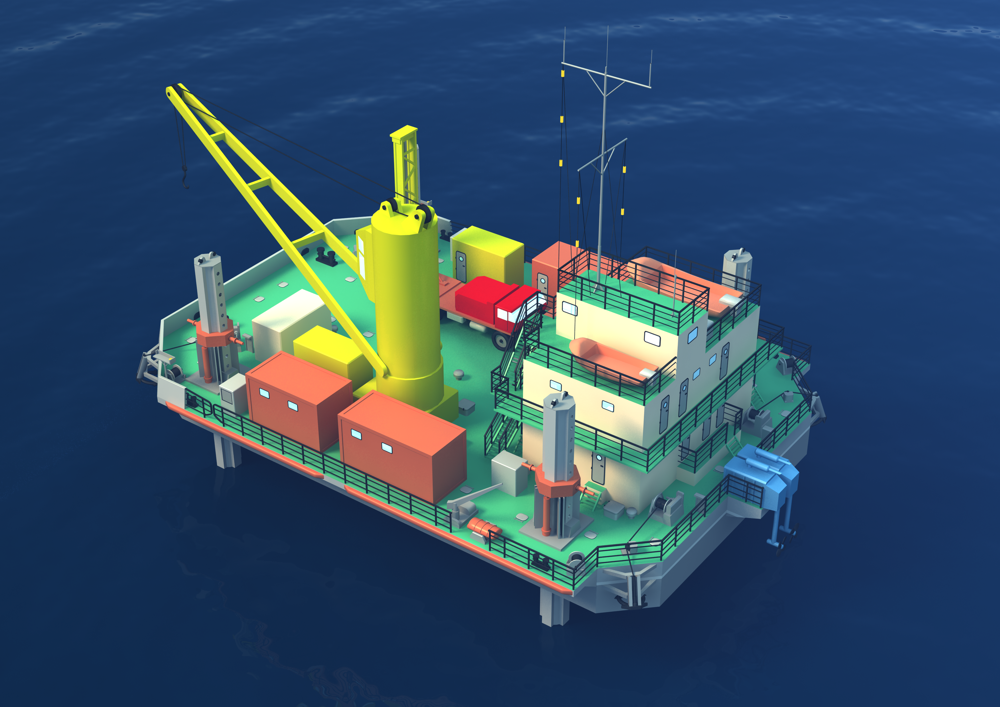

На верхней палубе в базовом варианте размещаются блок-контейнеры верхнего строения, ДЭСы, гидростанции, буровая установка МБУ-5, пенетрометр.
На площадке установлен судовой кран грузоподъемностью 20 тонн при вылете стрелы 20 метров.
Кроме того, на верхней палубе размещаются судовые устройства, рабочие устройства, механизмы подъема опорных колонн, технологическое и прочее палубное оборудование.
Для перемещения площадки в районе производства работ при установке ее на точку, а также для передвижения с точки на точку установлена винто-рулевая колонка.
Установка на точке производства работ обеспечивается четырьмя гидравлическими папильонажными лебедками.
Площадка оборудована всеми необходимыми общесудовыми системами и электрооборудованием.
Радиооборудование предусмотрено для морского района базирования площадки А1.
Разработчик: Проектно-конструкторское бюро АО РЦПКБ «Стапель»
